TAS-3A润滑剂在PVC电缆料及碳酸钙填充母料中的应用

苏州兴泰国光化学助剂有限公司

侯元春

在分析TAS-3A结构特征的基础上提出该特征的产品对软质PVC电缆料中良好的分散润滑光亮作用、对碳酸钙良好的分散作用。

关键词：PVC 润滑剂 分散作用

TAS-3A是我公司近年来合成的用途广泛的润滑剂。它适用于PVC电线电缆料、又是碳酸钙填充母料的良好分散光亮润滑剂。用TAS-3A助剂生产的PVC护套级、绝缘级电线电缆料的性能达到GB8815《电线电缆用软质聚氯乙烯塑料》国家标准的规定。由于本品对颜料、碳酸钙、矿粉有良好的分散作用，本身又是润滑剂，使用本品的PVC电线电缆制品外观光亮、无条纹、色泽柔和、出线速度明显提高。使用本品的填充母料外观光亮、平滑、产量明显提高。随着我国轻工业生产水平不断提高，用户对质量要求不断增高，TAS-3A在市场上获得越来越广泛的应用。

一、 TAS-3A结构特征及性能

该产品在乙撑双脂肪酸酰胺的基础上引入极性基团生成以脂肪酸酰胺为主的复配物，该品具有复杂的结构，即有锚固基团，该基团对碳黑、无机颜料、填充碳酸钙、矿粉等有牢固的结合力，同时溶剂化链轻油基团与树脂、有机颜料有一定的相溶性，本品系复配物，含有各种官能团，在PVC电线电缆加工中可代替其他润滑剂起较好内外润滑作用。

技术指标：

外观：白色或微黄色颗粒及粉末状。

熔程：55℃（开始熔化）-105℃（全部熔化）

加热减量 ≤0.5％（WT）

总胺值 ≤10mgKOH/g

二、 TAS-3A在PVC电缆料加工中的应用

主要原料：PVC树脂 SG—2 国产

增塑剂 DOP 及环氧大豆油 国产

稳定剂 硬脂肪酸皂类 国产

阻燃剂 氯化石蜡 三氧化二锑 国产

润滑剂 TAS-3A 护套级 绝缘级 我公司生产

主要设备：双螺杆挤出机 L/D=25

XG—C2型热空气老化箱

PVC护套料配方：（90℃）

PVC 100

DOP 30--60

轻质碳酸钙 10—20

稳定剂（脂肪酸皂类） 3.5—4.5

环氧大豆油 2—3

TAS—3A 1—1.2

颜料色浆 适量

工艺过程：先将PVC原料、碳酸钙及粉状稳定剂在常温下混合均匀，时

间约5分钟。升温到70℃-85℃加入增塑剂混合5分钟，升温到100℃加入TAS-3A，

混合5分钟。低速冷却，将混合均匀的物料在挤出机中进行塑化造粒。挤出

条件：加料段温度 150℃；压缩段 160℃ ； 均化段 170℃；机头温度200℃．挤出物料经口模切粒通过风冷成型。

三. TAS-3A在碳酸钙填充母料中的应用

主要原料：重钙粉（1200目） 国产

PE树脂 国产

PE蜡 国产

石蜡油 国产

硬脂酸 国产

TAS-3A 我公司生产

主要设备：∮45挤出机组一套L/D=25

200L捏合锅一套

基本配方（WT ）：重钙粉 78

PE蜡 2.0

硬脂酸 1.2

石蜡 （58＃） 4.4

矿物油 1.6

PE树脂 11.7

TAS-3A 1.1

工艺过程：先将重钙粉按配方量加入捏合锅中加热脱水，然后加入其他物料混合，待混合均匀后出料冷却，进入挤出机中挤出造粒，挤出物料经口模切粒通过风冷成型。

四. TAS-3A在PE通讯电缆黑色流变母粒中的应用.

主要原料: LDPE(1C7A) 燕山石化

润滑剂: TAS-3A 苏州兴泰国光化学助剂有限公司

主体材料: 碳黑 国产

主要设备: ∮45挤出机组一套L/D=25

基本配方: LDPE 50~60份

TAS-3A: 3~5份

碳黑: 30~35份

将按配方称量好的载体LDPE，碳黑，TAS-3A放入高速捏合锅中高速混合约20分钟，当料温升到95~100℃时，加入TAS-3A被剪切热完全熔化，将碳黑黏附在载体树脂上即可出料。然后进入∮45双螺杆挤出机挤出造粒，挤出造粒工艺：加料段70℃，压缩段120~140℃，均化段140~150℃，机头140℃，螺杆转速800~1000r.p.m，挤出物料经口膜成条，经过水槽冷却，料条表面光滑平洁，在经牵引进入挤出机切粒。

五. 性能测定

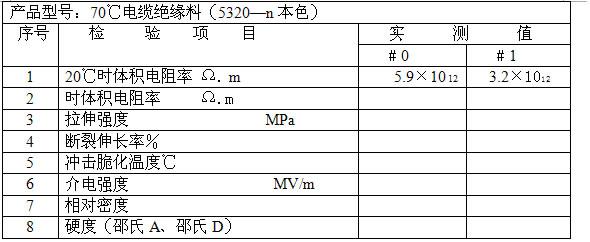

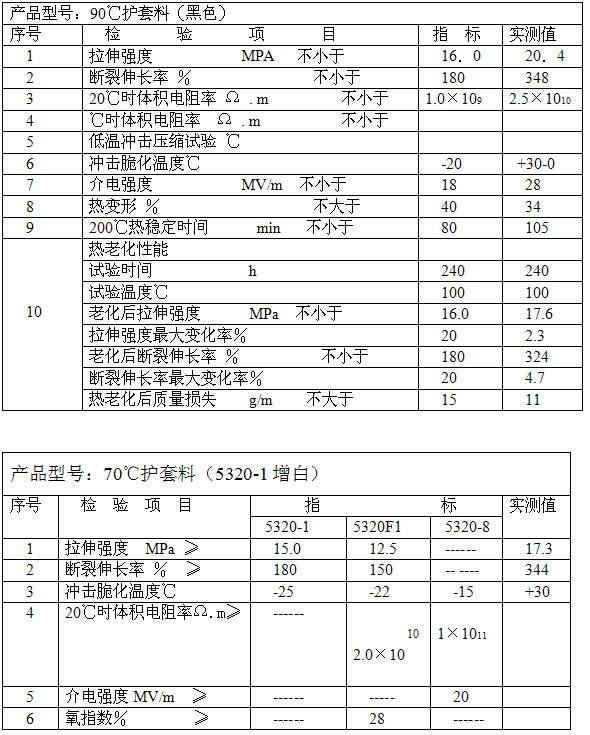

用TAS-3A光亮润滑剂生产的PVC护套电缆料及绝缘电缆料按GB8815〈〈电线电缆用软质聚氯乙烯塑料〉〉国家标准的规定测试，结果如下：

注：0为空白样，1为加入TAS-3A的实测值。

从测得数据得知，其性能指标完全能达到国家标准规定，用该电缆料生产电线电缆时放线速度明显提高25％-30％，生产的线缆表观光亮，在放大镜下观察无麻点及条纹。

    用TAS-3A生产的碳酸钙填充母料.母料生产中出线速度提高10~20%，机头电流下降，母料表面光亮平滑无空隙及麻点,其母料在塑料填充改性中可多加，不影响性能。

用TAS-3A生产的PE通讯电缆黑色流变母粒稀释到碳黑含量为2.5~3%按GB15558.1-95标准测试,达到质量要求.母料生产中出线速度提高10~20%，机头电流下降，母料表面光亮平滑无空隙及麻点，外观非常美观.用TAS-3A生产的碳酸钙填充母料其母料在塑料填充改性中可多加，不影响性能。

一、 结果及讨论：

1、 根据测试性能报告可见，TAS-3A用于90℃、70℃电线电缆用软质聚氯乙烯塑料护套料其各项机械性能、电性能、热变形性、热老化性能均大大优于规定指标。TAS-3A（G）用于绝缘级电缆料中各项性能达到规定指标。经上海化工厂、江苏三角州塑化集团有限公司及湖南长沙等单位使用均认为是国内先进水平的润滑剂。

2、 TAS-3A还可用于PVC弹性体，经盐城珠花集体珠溪化工厂使用可改善表面光洁度，提高生产能力。

3、 使用TAS-3A的电缆料配方系高润滑系统，因此为保证塑化度，需要提高挤出机各段温度5-10℃。

4、 TAS-3A用于PE黑色流变母料已得到推广应用，获得用户好评。
